熱管介紹及其工作原理
日期：2019-12-27 瀏覽：1495
1.熱管（heat pipe），是利用蒸發制冷，使得熱管兩端溫度差很大，使熱量快速傳導。一般熱管由管殼、吸液芯和端蓋組成。內部是被抽成負壓狀態，充入適當?shù)囊后w，這種液體沸點低，容易揮發。
●熱管，是一種具有極高導熱性能的傳熱元件，它通過在全封閉真空管內的液體的蒸發與凝結來傳遞熱量！
●它的傳導是不需要再借助任何機械、電力、燃油，只需要超過本身的起動溫度，并形成溫差即可傳導！熱管不受地心引力、使用方向影響。

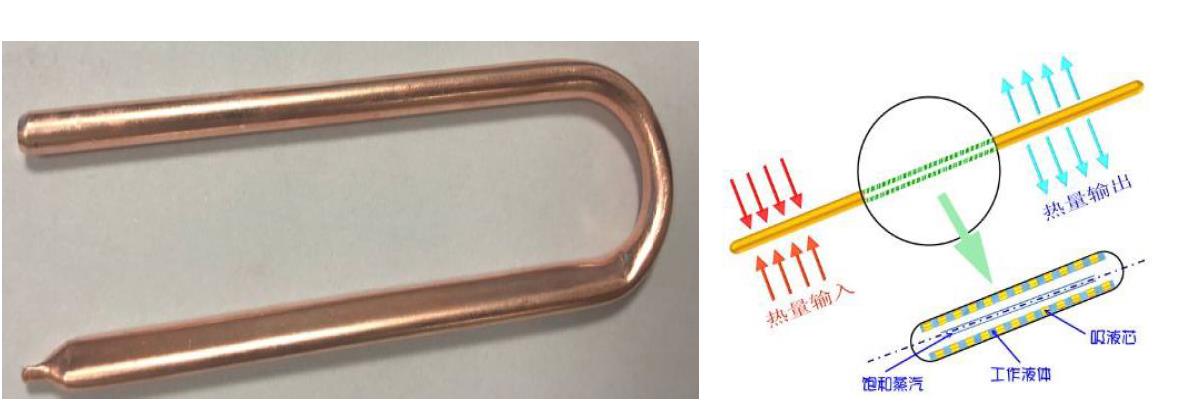

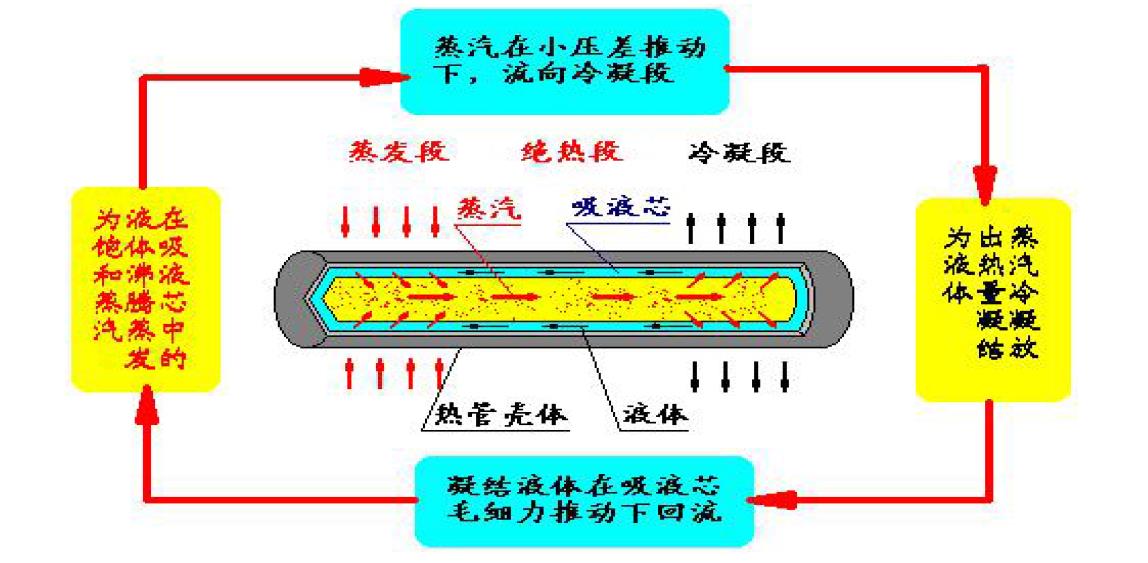

2.熱管運轉原理：

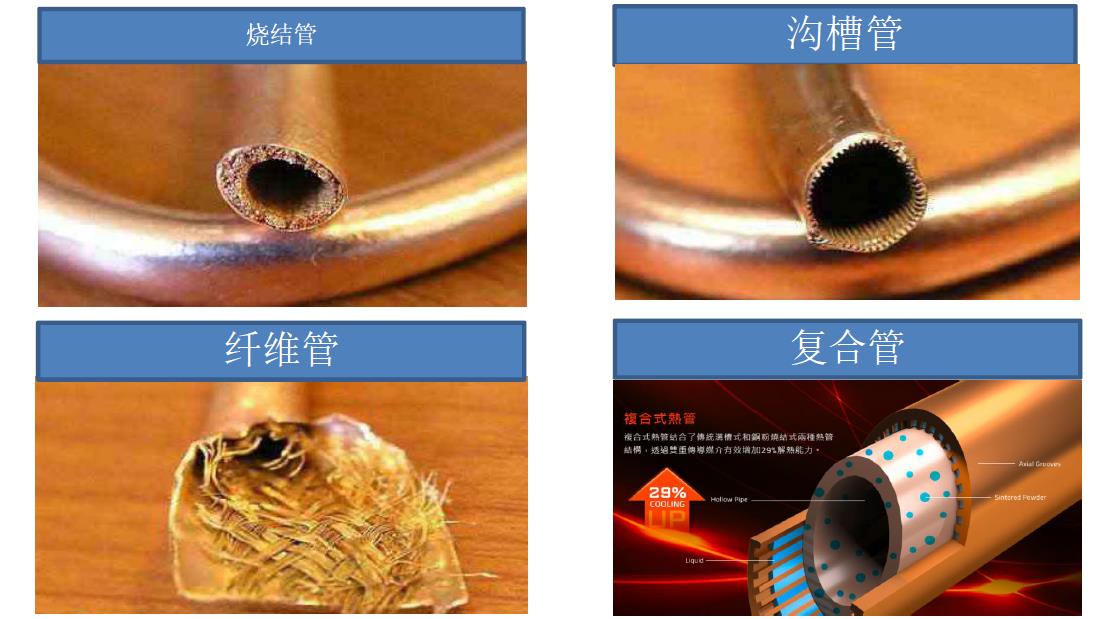

3.熱管結構：1.密閉容器。 2.毛細結構。 3.作動流體。

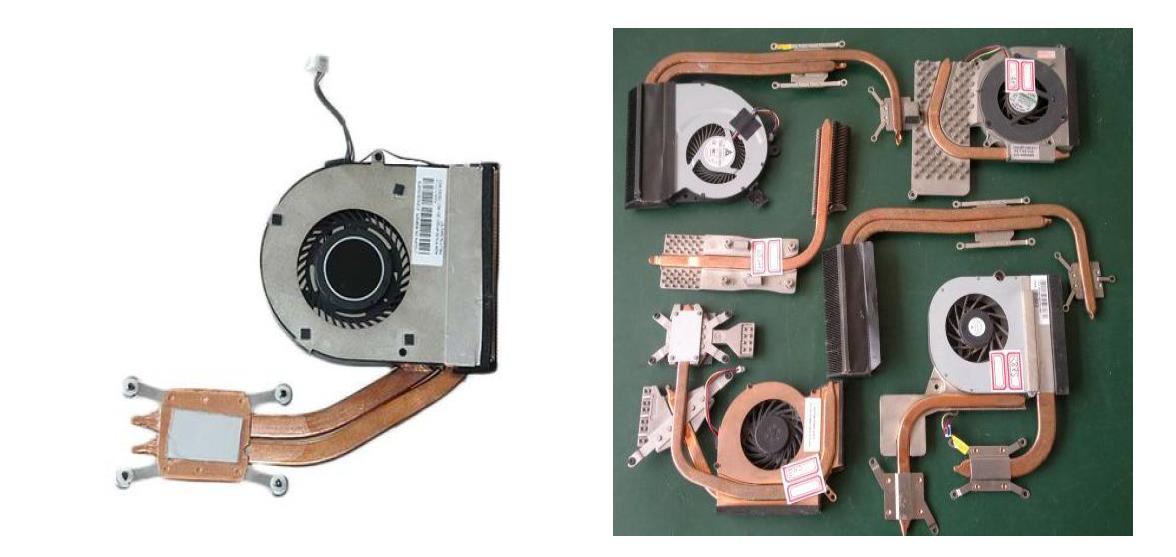

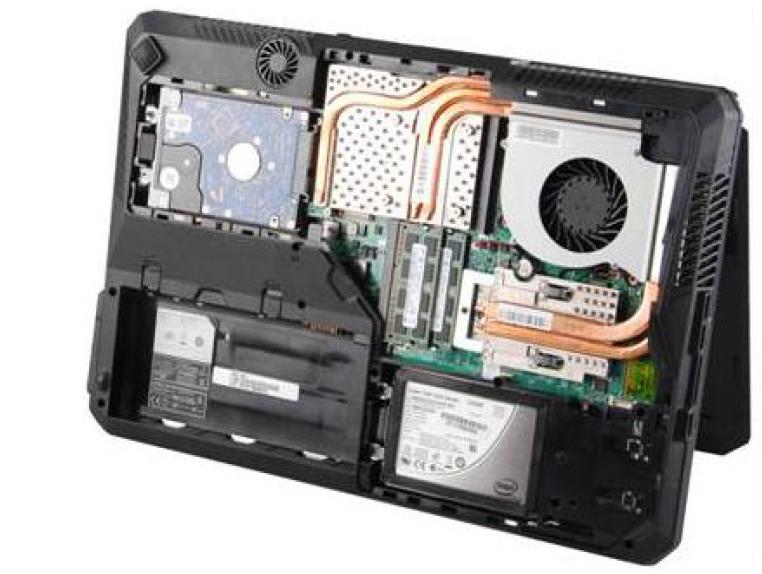

熱管在筆記本電腦散熱中的應用
隨著筆記本電腦性能的不斷提升，散熱問題成為關鍵的因素，它直接影響著系統的穩定運行。由于其空間和耗電量的局限性，散熱性能優越的熱管被普遍的運用到筆記本電腦散熱系統中；熱管散熱用于筆記本電腦智能溫控系統，改變了傳統的單純依靠提高風量散熱帶來的噪音問題；
因此，熱管散熱能夠很好的滿足筆記本電腦CPU的散熱要求。通常筆記本電腦散熱使用小型風扇、散熱FIN片、導熱管結合散熱，熱管結構可采用燒結式熱管壓扁貼合，或是采用復合式熱管壓扁貼合。
熱管在電腦CPU散熱中的應用
CPU熱管散熱分下壓式和側吹式兩種。
在傳統的風冷散熱平臺升級熱管，將熱管引入風冷，從而提高了散熱器的導熱效率，并且通過對散熱片的改良，將CPU散熱器的效率成倍的提升。

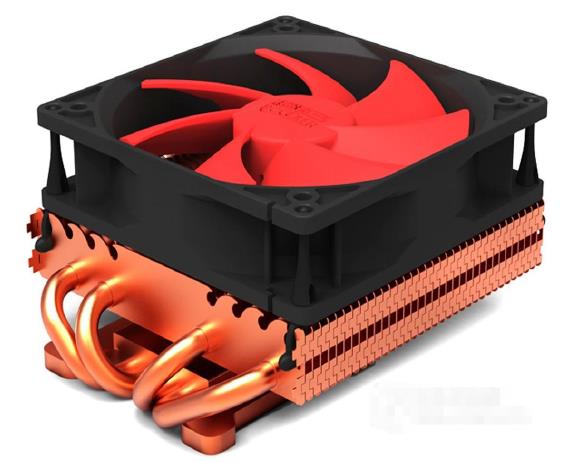

下壓式散熱器
下壓式散熱器外觀類似原裝散熱器，但引入了熱管效率更高。下壓式散熱風扇向下直吹散熱片并且風量能夠直達CPU以及周邊主板的其他元件，這種散熱方式的好處是能夠為CPU降溫的同時，風扇能夠同時為主板、北橋、內存帶來一定的散熱效果。好處：體積小，適合小機箱安裝；能夠為主板帶來散熱效果。

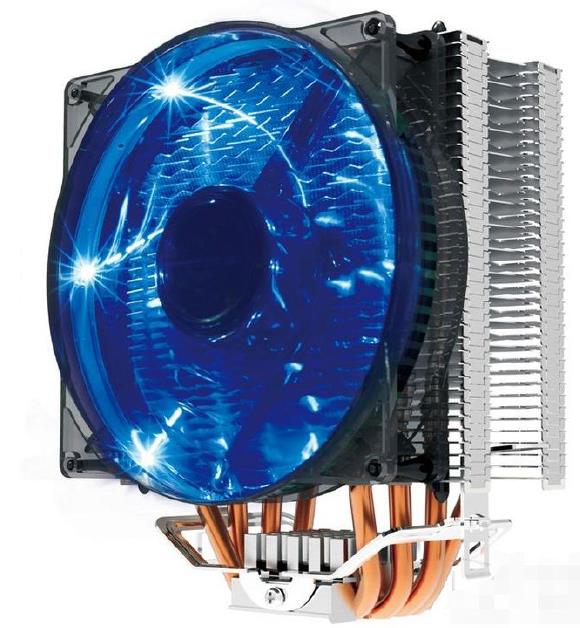

側吹式散熱器
側吹式散熱則通過高塔結構散熱片和導熱管傳導熱量，風扇側吹散熱鰭片的方式進行散熱，由于采用高塔散熱片，散熱面積更大，輔助多根導管，散熱效率更加明顯。并且側吹風扇與機箱風扇架構成一個風道系統，能夠有效排放出CPU產生熱量。好處：CPU散熱效果更明顯，與風扇互聯排出熱氣。
熱管應用在內存條散熱應用
內存條超頻可以提升內存的存儲性能，加快內存的運算和處理存儲速度，對提升電腦運行速度有一定的效果，但要在電腦主板支持的頻率內運行，超頻過高會導致內存發熱,溫度急劇升高造成金手指或是芯片損壞，還有可能燒主板，這時候一款好的散熱器，對內存穩定運行，保障使用壽命，具有非常重要的作用。內存條散熱片相對來說可以保證內存條的穩定運行和延長壽命。利用熱管結合扣具充分貼合熱源，吸熱效率有效提升，穿合散熱FIN片把熱量傳導到FIN片上，從而有效散熱降低內存溫度使之恒溫保證正常運行。熱管采用燒結式熱管，吸熱端壓扁3mm。燒結式熱管單支功耗30-35W，與散熱片現結合，可有效提升散熱效果。

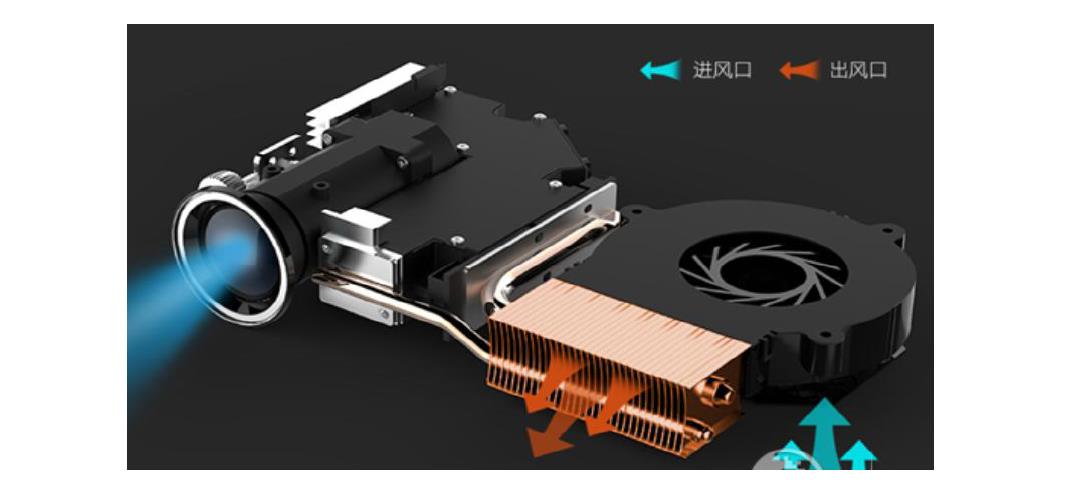

熱管在投影儀散熱中的應用
隨著投影機應用普及，在整個投影機結構中光學部分是成像顯示的核心，其中燈泡和液晶板及其附件光學器件是產生熱量并容易受熱損害的主要部件。如果不采取措施將投影機中積聚的熱量迅速排除出去，就可能損壞投影機內部的光學元器件，為了保證投影機的使用安全，我們很有必要采取措施來對投影機進行高溫?zé)岜Ｗo(hù)。目前，市場上銷售的許多投影機都是通過在投影機內部安裝熱管+散熱片+風扇組的方法，來對投影機內部的光學成像系統產生的熱量以及投影機電源部分所產生的熱量來進行散熱的；這樣投影機工作時，在熱管的引導傳熱加散熱風扇的作用下，其內部就會處于一種熱平衡狀態。
其工作原理：熱管首先把燈泡和液晶板及其附件光學器件是產生的熱量傳導到散熱FIN片上，再由小風扇把熱量吹走，循環工作令其內部處于熱平衡狀態，避免溫度過高導致光學器件受損。

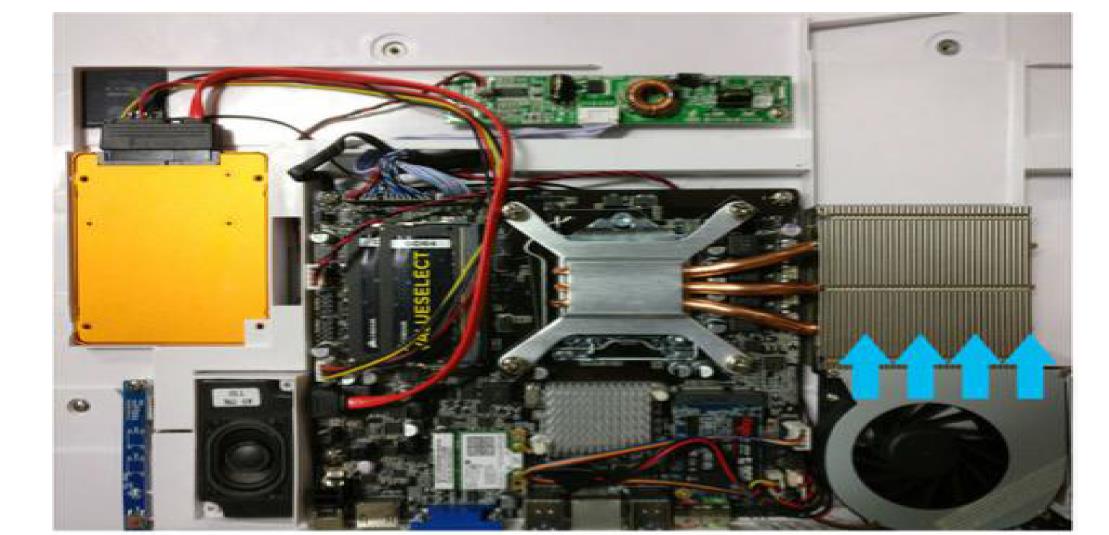

熱管在一體機散熱中的應用
一體機電腦有著與生俱來的優勢，外觀時尚、纖薄精致、節省空間、節能省電等。但是，一體機電腦由于高度的集成，也帶來了熱量的高度集中；同時，散熱也確實影響著一體機電腦各個部件的性能和壽命。
一體機電腦散熱主要取決于兩大因素：風道設計+散熱模組如圖，熱管+鰭片+渦輪散熱風扇組合成散熱器，熱管將CPU熱量引導到鰭片位置
渦輪散熱風扇根據熱量高低，智能調速，吸入冷風并吹向鰭片位置，經過渦輪散熱風扇調控機器內部熱量會降低，熱量通過特殊設計通道對流散熱排出機器之外。

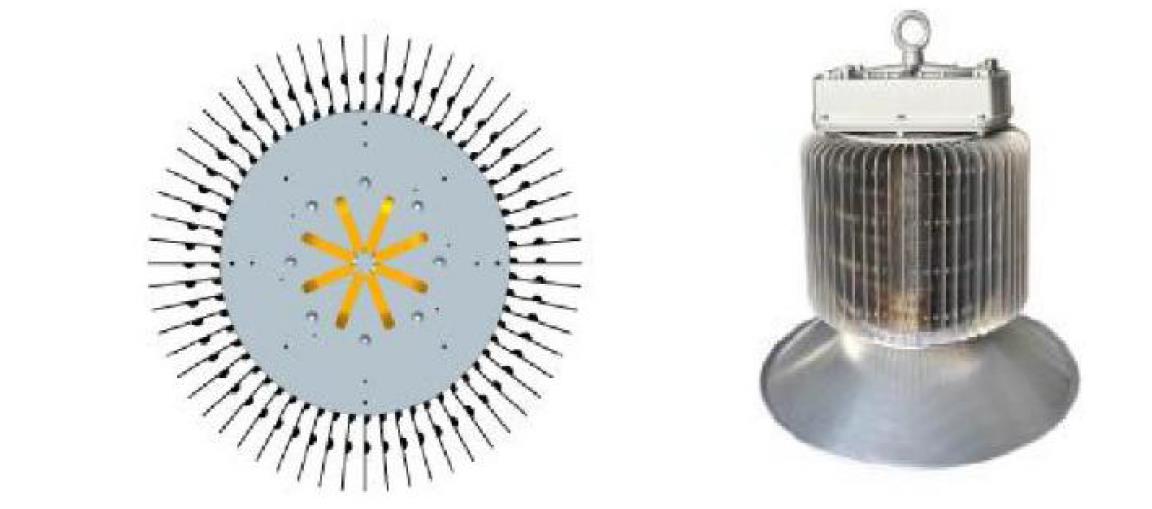

熱管在工礦燈的應用
利用熱管直接與鋁基板接觸，將光源所散發的熱量快速導入外部，利用五金沖壓薄片散熱，可實現400W及以上的工礦燈的散熱解決方案，且重量較輕。
組合工礦燈，內置8支熱管；8支熱管將熱量從光源導出到散熱器上，實現散熱器重量輕，導熱迅速，散熱高效。

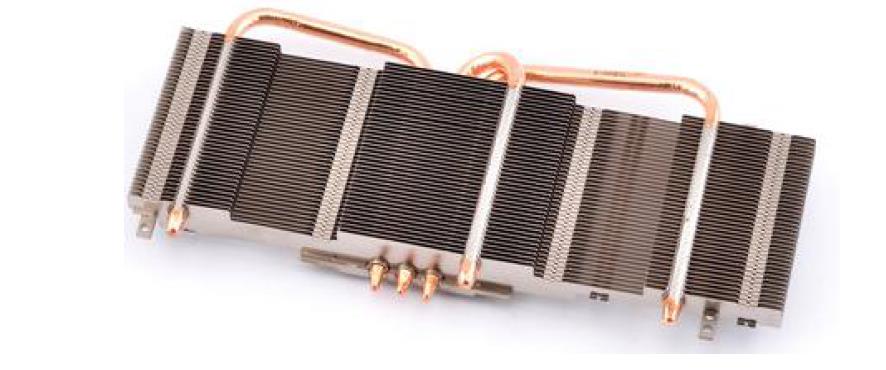

熱管在顯卡散熱中的應用
由于顯卡核心工作頻率與顯存工作頻率的不斷攀升，顯卡芯片的發熱量也在迅速提升。熱管傳熱具有如下優點：重量輕且構造簡單；溫度分布平均，可作均溫或等溫動作；熱傳輸量大，熱傳輸距離長；沒有主動元件，本身并不耗電；可以在無重力力場的環境下使用；沒有熱傳方向的限制，蒸發端以及冷凝端可以互換；容易加工以改變熱傳輸方向；耐用、壽命長、可靠，易存放保管等等。熱管的導熱過程具有很高的熱傳導性能，與金屬相比，單位質量的熱管可多傳遞幾個數量級的熱量，并且具有優良的等溫性和熱開關性能，特別適用于高精密散熱環境。
熱管在電源的應用
熱管+12CM風扇的600W電源，搭配熱管散熱和轉速極低的12CM風扇使其在散熱和靜音又表現出色。熱管+風冷雙重散熱是指在前述的各種風冷散熱基礎上通過熱管與電源內部的二次側散熱片連接，將二次側整流管整流產生的熱量傳遞到與之相連的金屬鰭片(金屬鰭片靠近電源的散熱孔處)。在風冷的作用下將熱空氣快速地排至電源外部。達到了2重散熱的效果。這樣的設計散熱快，噪音小。
