微型陶瓷注液泵研發成功技術
日期：2018-12-21 瀏覽：579
微小精密灌裝注液目前應用很廣，特別是在生物醫學，微型電子，微型熱管，電池注液，化工試劑等方面。為了充分提高產品的品質性能保證灌裝量的一致性、穩定性、重復性。多年來在這一方面我們吉克爾研發工程師做了很多的研究與開發，得到了很多保貴經驗與穩定性的注液泵產品。
注液泵的核心在閥芯和控制技術。閥芯是注液泵的心臟為陶瓷注液泵的重要組成部分。其組成對注液泵的性能、質量、成本、生產有著重要的影響。閥芯做為注液泵的心臟。首先要保證閥芯的材質選擇，要具備耐磨損、耐腐蝕、耐高溫、衛生環保等優良性能。目前我們通過各種研究與試驗證明可用于制造閥芯材料有增韌性氧化鋁、氧化鋯、氮化硅、碳化硅根據不同場合的應用要求的是注液泵的首材質。
材料特性 | 氧化鋁 | 氧化鋯 | 碳化硅 | 氮化硅 | |
顏色 | 白色 | 白 | 黑 | 黑灰 | |
純度 | % | 99.7 | 3Y—TZP | — | — |
用途 | 耐腐蝕、耐磨 | 耐磨、耐腐 | 耐磨、熱、耐腐蝕 | 耐磨、耐熱、耐腐蝕 | |
密度 | Kg/m3×103 | 3.93 | 6 | 3.2 | 3.25 |
吸水率 | % | 0 | 0 | 0 | 0 |
HV硬度 | GPa | 18 | 13.2 | 22 | 16 |
抗彎強度 | MPa | 390 | 1200 | 400 | 700 |
抗壓強度 | MPa | 2300 | 3500 | — | 3800 |
彈性模量 | GPa | 375 | 200 | 430 | 290 |
斷裂韌性 | Mpa/m | 4 | 7 | 4 | 5 |
熱膨脹系數 | ×10-6/℃ | 7 | 10 | 3.7 | 2.6 |
熱傳導率 | W/（m·K） | 33 | 3 | 60 | 20 |
最高工作溫度 | ℃ | 1600 | 200 | — | — |
耐熱沖擊 | ℃ | 200 | 200 | 400 | 550 |
介電強度 | V/m×106 | 18 | 11 | — | — |
介電常數 | — | 9.7 | 33 | — | — |
介電損耗系數 | ×10-4 | 10.06 | 520 | — | — |
硝酸 | Wt Loss mg/cm2/D | 0.15 | 0.1 | 0.02 | 0.05 |
硫酸 | Wt Loss mg/cm2/D | 0.04 | 0.5 | 0.009 | 0.2 |
氫氧化鋁 | Wt Loss mg/cm2/D | — | 1 | 0.01 | 0.3 |

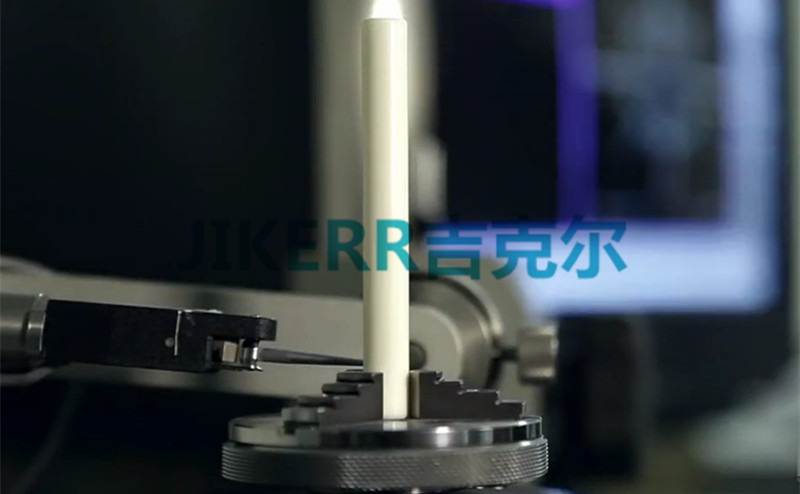

陶瓷閥芯由陶瓷活塞和陶瓷套管精密一對一精磨加工而成。生產藝要求非常嚴格，需要每一道工序進行全檢。陶瓷活塞和陶瓷套管的最終配合需達到1-2微米。

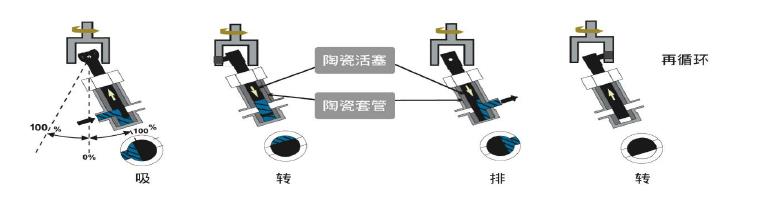

陶瓷注液泵利用陶瓷活塞與陶瓷套管形成一個相對密閉的腔體。通過馬達傳動，順時針往復旋轉，完成對流體的精密吸入與排出從而達到精密計量注液。

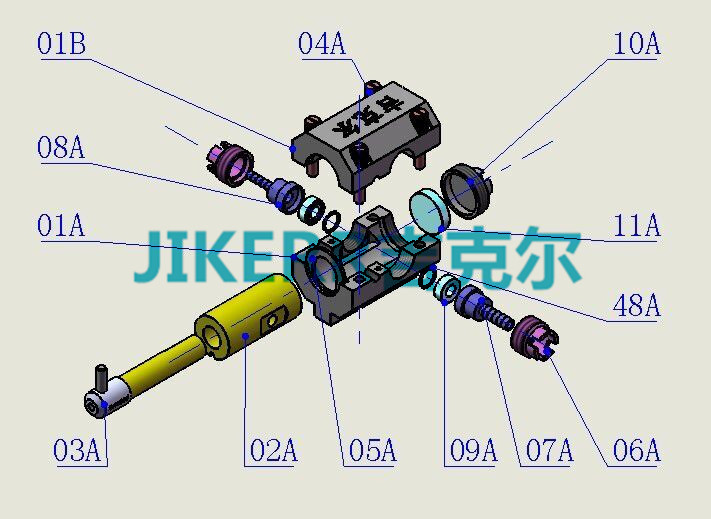

注液泵主體組成及功能：
閥芯：陶瓷材料，陶瓷活塞與陶瓷套管精密配對加工確保腔內密閉性，不卡芯、不漏液、耐腐蝕、耐磨損。
機體：SUS316不銹鋼材質
密封件：為靜態密封，采用PTFE材質性能穩定防化反應。
傳動：步進電機、萬向軸承。
注液泵與液體接觸部件：
以下與液體接觸的陶瓷、不銹鋼、PTFE環保衛生，跟大多數帶有腐蝕性液體接觸勻兼用，起到了防化反應的作用。若是用于鹽酸等之類流體進出液口需要選擇用PTFE材的管道。
序號 | 物料名稱 | 材質 | 備注 |
1 | 陶瓷活塞 | 陶瓷 | |
2 | 陶瓷套管 | 陶瓷 | |
3 | 進出液口 | SUS316/ PTFE | |
4 | 左右密封墊片 | PTFE | |
5 | 前頂蓋密封墊 | PTFE |
